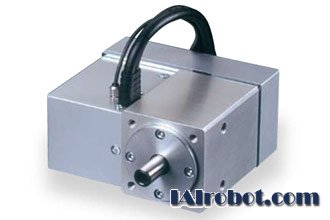

| ■型號項目 | RCS2 | ─ | RT7R | ─ I ─ | 60 ─ | 4 ─ | 300 | ─ □ | ─ □ | ─ L |
| 系列 | 類型 | 編碼器種類 | 馬達種類 | 減速比 | 旋轉角度 | 適用控制器 | 電纜長度 | 選項 | ||
| I:增量型規格 | 60: 伺服馬達 | 4:1/4 | 300:300 度 | T1:XSEL-J/K | N:無 | L:限位開關 | ||||
| 60W | T2:SCON | P:1m | (標準配備) | |||||||
| SSEL | S:3m | |||||||||
| XSEL-P/Q | M:5m | |||||||||
| X □□:指定長度 | ||||||||||
| R□□:機械電纜 |
>> 驅動軸規格
| ■ 導程與可搬重量 | |||||
|---|---|---|---|---|---|
|
型號 |
馬達功率 （W） |
減速比 | 額定扭矩 (N•m) |
允許慣性力矩(kg•m2) | 旋轉角度 （度） |
| RCS2-RT7R-I-60-4-300- ① - ② -L | 60 | 1/4 | 0.764 | 1.25×10-3 以下 | 300 |
注釋：?、?適用控制器 ② 電纜長度
| ■ 行程與最高速度 （單位: 度/s） | |
|---|---|
| 減速比\旋轉角度 | 300 (度) |
| 1/4 | 500 |
| * 驅動軸規格* | |
|---|---|
| 項目 | 內容 |
| 驅動方式 | 同步皮帶 |
| 重復定位精度 | ±0.1 度 |
| 空轉 | 0.5 度以下 |
| 基座 | 材質 鋁 白色耐酸鋁處理 |
| 允許負載力矩 | 8.9N•m 以下 |
| 軸向負載 | 100N 以下 |
| 使用環境溫度、濕度 | 0 ～ 40℃、85％ RH 以下（無凝露） |
>> 適用控制器
RCS2 系列的驅動軸，可使用以下的控制器控制運行。請根據所使用的用途，選擇相應的類型。
| 名稱 | 型號 | 特征 | 最大定位點數 | 輸入電源 | 電源容量 |
|---|---|---|---|---|---|
| 定位型 | SCON-C-60①-NP-2-② | 最多可進行 512 點定位 |
512 點 |
單相AC
|
最大
|
| 電磁閥型 | 可使用與電磁閥相同的控制方式進行操作 | 7 點 | |||
| 串行通信型 | 串行通信 專用型 |
64 點 | |||
| 脈沖串輸入 控制型 |
脈沖串輸入 專用型 |
（一） | |||
| 程序控制 1-2 軸型 |
SSEL-C-1-60①-NP-2-② | 可進行程控操作最大可進行2 軸操作 | 20000 點 | ||
| 程序控制 1-6 軸型 |
XSEL-③-1-60①-N1-EEE-2-④ | 可進行程控操作最大可進行6軸操作 | 4000 點 |
※ SSEL、XSEL 是單軸規格時的數據。
※ ①標示的是編碼器種類（I ：增量型/A ：絕對型）。
※ ②標示的是電源電壓的種類（1 ：100V/2 ：單相200V）。
※ ③標示的是XSEL 的型號名（J/K/P/Q）。
※ ④標示的是電源電壓的種類（1 ：100V/2 ：單相200V/3 ：三相200V）。
 |
||||||
|
||||||
