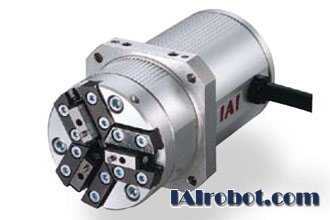

RCP2-GR3SM
電缸 3 爪夾爪 滑塊型
本體寬度80mm 脈沖馬達
| ■型號項目 | RCP2 | ─ | GR3SM | ─ I ─ | 42P ─ | 30 | ─ 14 ─ | P1 | ─ □ | ─ □ |
| 系列 | 類型 | 編碼器種類 | 馬達種類 | 減速比 | 行程 | 適用控制器 | 電纜長度 | 選項 | ||
| I:增量型規格 | 42P:脈沖馬達 | 30:減速比 | 14 ：14mm | P1:PCON | N:無 | SB:軸托架 | ||||
| 42 □尺寸 | 1/30 | (單側7mm) | PSEL | P:1m | FB:法蘭托架 | |||||
| S:3m | ||||||||||
| M:5m | ||||||||||
| X □□:指定長度 | ||||||||||
| R□□:機械電纜 |
>> 驅動軸規格
| ■ 導程與可搬重量 | |||
|---|---|---|---|
|
型號 |
減速比 | 最大把持力 （N） |
行程 （mm） |
|
RCP2-GR3SM-I-42P-30-14-P1- ① - ② |
30 | 102 | 14 |
注釋：?、?電纜長度?、?選項
| ■行程與開閉最高速度 （單位：mm/s） | |
|---|---|
| 減速比\行程 | 14 (mm) |
| 30 | 50 |
| * 驅動軸規格* | |
|---|---|
| 項目 | 內容 |
| 驅動方式 | 蝸桿+ 蝸輪 |
| 反復精度 | ±0.01mm |
| 空轉 | 單側0.3 以下（但是利用彈簧對長開端進行加壓） |
| 導軌 | 十字滾筒導軌 |
| 允許負載力矩 | Ma ：6.3N•m Mb ：6.3N•m Mc ：5.7N•m |
| 重量 | 1.2kg |
| 使用環境溫度、濕度 | 0 ～ 40℃、85％ RH 以下（無凝露） |
>> 適用控制器
RCP2 系列的驅動軸，可使用以下的控制器控制運行。請根據所使用的用途，選擇相應的類型。
| 名稱 | 型號 | 特征 | 最大定位點數 | 輸入電源 | 電源容量 |
|---|---|---|---|---|---|
| 定位型 | PCON-C-42PI-NP-2-0 | 最多可進行 512 點定位 |
512 點 | DC24V |
最大2A |
| 安全區域對應定位型 | PCON-CG-42PI-NP-2-0 | ||||
| 電磁閥型 | PCON-CY-42PI-NP-2-0 | 可使用與電磁閥相同的控制方式進行操作 | 3 點 | ||
| 脈沖串輸入型（差動線驅動器規格） | PCON-PL-42PI-NP-2-0 | 差動線驅動器對應脈沖串輸入型 | （一） | ||
| 脈沖串輸入型 （開集規格） |
PCON-PO-42PI-NP-2-0 | 開集對應脈沖串輸入型 | |||
| 串行通信型 | PCON-SE-42PI-N-0-0 | 串行通信專用型 | 64 點 | ||
| 現場網絡型 | RPCON-42P | 現場網絡專用型 | 768 點 | ||
| 程序控制型 | PSEL-C-1-42PI-NP-2-0 | 可進行程控操作最大可進行2 軸操作 | 1500 點 |
 |
||||||
|
||||||
